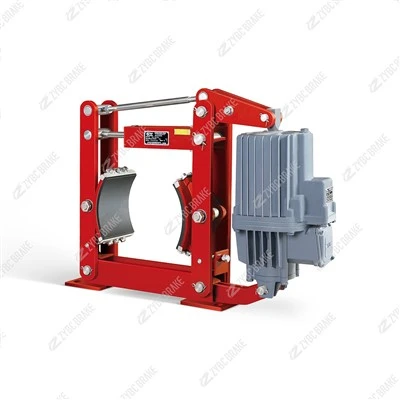

YWZ4- فنر 150/E30-ترمز درام آزاد کننده هیدرولیک اعمال شده

بررسی اجمالی محصول

YWZ4-150/E30 یک ترمز فنری-درام است که به صورت الکتروهیدرولیکی آزاد شده است. پیشران Ed30/5 فشار هیدرولیک ایجاد می کند، میله فشار را گسترش می دهد و کفش ها را در برابر فنر باز می کند. برق را قطع کنید و فنر فورا کفش ها را روی درام می کشد.

این فقط یک ترمز ایمنی نیست-. این یک ترمز برای کاهش سرعت عادی و توقف در مناطق غیرخطرناک است. برای اتمسفرهای انفجاری، از -نسخه محافظت شده در برابر انفجار - استفاده کنید و YWZ4 استاندارد را در منطقه گاز یا گرد و غبار قرار ندهید.

ترمز جایگزین واحدهای قدیمی YWZ3 می شود. الگوی سوراخ نصب در همان کلاس باقی می ماند، بنابراین مقاوم سازی سریع است: ترمز قدیمی را باز کنید، پیچ YWZ4-150/E30 را باز کنید، پیشرانه را وصل کنید، پیش بار فنر را تنظیم کنید.

یادداشت نصب و مقاوم سازی

YWZ4-150/E23 و YWZ4-150/E30 از یک پاکت پایه A347 / C160 / D150 / H استفاده می کنند.

YWZ4-150/E23: 100 نیوتن متر، H=437 میلی متر، 25 کیلوگرم.

YWZ4-150/E30: 120 نیوتن متر، H=461 میلی متر، 29 کیلوگرم.

برای جابجایی از E23 به E30 باید پیش بارگذاری رانشگر و فنر را تغییر دهید، نه پیچ های پایه را. برای جایگزینی YWZ3 قدیمی، قبل از سفارش، قطر چرخ=150 میلی‌متر، عرض توپی را در برابر C=160 میلی‌متر و پاکت A/H/K بررسی کنید.

اصل کار

انتشار - را روشن کنید

موتور Ed30/5 پمپ گریز از مرکز را به حرکت در می آورد، فشار هیدرولیک پیستون را گسترش می دهد، کفش ها در برابر فنر باز می شوند، درام آزاد می شود.

ترمز - را خاموش کنید

نیروی فنری کفش ها را روی درام می بندد. برای نگه داشتن ترمز نیازی به برق نیست.

شکست{0}}ایمن

از دست دادن ولتاژ، افت کنتاکتور-، خرابی کنترل - فنر برنده است. ترمز بسته است.

انجام / نکن

انجام دهید:

قبل از سفارش، قطر چرخ، عرض توپی و A/H/K را بررسی کنید.

پیش بارگذاری فنر را روی ترازو بخوانید، به تنها گشتاور پلاک نام اعتماد نکنید.

از روکش غیر آزبست مطابق با وظیفه استفاده کنید.

پس از تعویض کفش، فاصله یکسانی را بررسی کنید.

نکن:

از YWZ4 استاندارد در مناطق انفجاری گاز یا گرد و غبار استفاده نکنید.

برای باز کردن ترمز، میله فشار را جوش یا گره ندهید.

پیشران را با ولتاژ اشتباه بدون تایید کار نکنید.

گشتاور را فقط با شیار کردن کفش تنظیم نکنید.

برنامه های کاربردی معمولی

سفر واگن برقی جرثقیل سقفی

ترمز جلوی بالابر و وینچ-

درایوهای حلقه چرخان

قرقره سر تسمه نقاله

جرثقیل کارگاهی و جرثقیل بازویی

درایوهای کمکی استکر-بازیابی کننده

ماشین آلات صنعتی غیر خطرناک-.

داده های فنی

مورد	YWZ4-150/E30
گشتاور ترمز	120 N·m
قطر چرخ ترمز D	150 میلی متر
عقب نشینی / ترخیص E	0.6 میلی متر
رانشگر همسان	ویرایش 30/5
رانش تراست	300 N
سکته مغزی رانش	50 میلی متر
A	347 میلی متر
b	90 میلی متر
C	160 میلی متر
d	17 میلی متر
F	175 میلی متر
G1	100 میلی متر
G2	170 میلی متر
H	461 میلی متر
h1	140 میلی متر
i	60 میلی متر
K	150 میلی متر
M	144 میلی متر
n	8
G3	70 میلی متر
وزن	29 کیلوگرم
وظیفه عملیاتی	S1 پیوسته + S3-60٪، 1200 سیکل در ساعت
ولتاژ	AC 3 فاز، 380 V 50 هرتز std; 440–460 V 60 هرتز اختیاری است
دمای محیط	−20 درجه تا +40 درجه
رطوبت نسبی	کمتر یا مساوی 90%
حفاظت	رتبه بندی IP توسط رانشگر. محفظه مناسب برای مصارف صنعتی داخلی
پوشش	کارتی-نیمه فلزی غیر-آزبستی-در دسترس است
