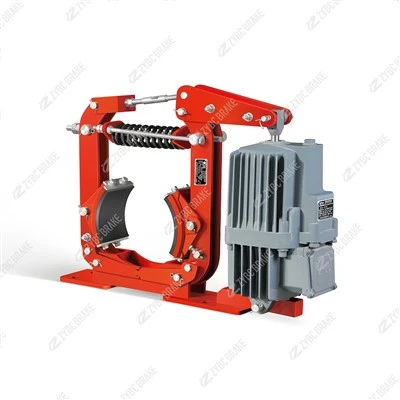

YWZ8-300/E30 فنر{3}}درام ترمز آزاد کننده هیدرولیک اعمال شده
YWZ8-300/E30 یک-ترمز طبلی هیدرولیک متوسط-درام برای حرکت جرثقیل، قرقره‌های سر نوار نقاله، چرخاندن پورتال، سفرهای پشته‌ای-بازیابی کننده و مراحل جلویی وینچ است. هنگام رها کردن، روی پیشرانه‌ای مطابق با Ed30/5 کار می‌کند،-ترمز اعمال‌شده فنری و قدرت{13}}. برق را قطع کنید و فنر کفش را قفل می‌کند — بدون هوا، بدون هیدرولیک خارجی، بدون شک. این دستگاه دارای{14}}اتصال یکسان{14}}وابسته فاصله و دستگاه تراز خودکار{15}}کفش در خانواده YWZ8 است، بنابراین هر دو آستر به‌طور یکنواخت فرسوده می‌شوند و شما از تعقیب کشش کناری خودداری می‌کنید. فنر ترمز داخل لوله مربعی با مقیاس گشتاور در کناره قرار می گیرد - پیش بارگذاری را در محل تنظیم کنید و بخوانید. آستر تمام کارت نصب شده است. بدون از بین بردن کفش، پد را تعویض کنید.
شرح
نکات کلیدی فروش
گشتاور ترمز قابل تنظیم 200–320 نیوتن مترچرخ Ø300 میلی متر،65 کیلوگرم.
پیشران Ed30/5 مطابقت دارد: رانش 300 نیوتن، ضربه 50 میلی متر، کلاس F{2}}، S1 پیوسته + S3-60% تا 1200 سیکل در ساعت.
پیوند مساوی{0}}در هم قفل شده - هر دو کفش به طور یکنواخت، بدون چسبیدن به یک طرف، بدون سایش آستر ناهموار.
تراز خودکار-کفش - بدون ترخیص مجدد-تنظیم مکرر.
مقیاس گشتاور روی فنر لوله مربعی- - پیش بارگذاری را مستقیماً بخوانید، بدون محاسبه در سایت.
روکش غیر آزبستی-کارت نصب شده است - تعویض پد در عرض چند دقیقه، بدون پاره کردن کفش. روکش نیمه-فلزی / نرم / سخت قابل انتخاب است.
NC خطا-ایمن است: خاموش کردن=ترمز روشن. ایمنی استاندارد برای حمل و نقل و رانندگی.
ولتاژ انعطاف پذیر: 380–400 V 50 Hz std، 440–460 V 60 Hz اختیاری.
مطابق استاندارد-: ابعاد JB/ZQ4388-86 / GB6333-86، فنی به JB/T 6406-2006، اد رانشگر به DIN 15430.
بررسی اجمالی محصول
YWZ8-300/E30 یک ترمز فنری-درام است که به صورت الکتروهیدرولیکی آزاد شده است. پیشران Ed30/5 فشار هیدرولیک ایجاد می کند، میله فشار را گسترش می دهد و کفش ها را در برابر فنر باز می کند. خاموش ← فنر کفش ها را روی درام 300 میلی متری می بندد.
یک استترمز سرویسبرای کاهش سرعت و توقف در مناطق غیرخطرناک-. این ترمز نگهدارنده نیست-تنها ترمز ایمنی، و نه برای مناطق انفجاری گاز یا گرد و غبار - برای مناطق خطرناک از نسخه محافظت شده در برابر انفجار- استفاده کنید.
سری YWZ8 رابط پیشرانه Ed را با YWZ4B و YWZ13 مشترک است. YWZ8 و YWZ13 دستگاه ترخیص مساوی- دارند. YWZB از پیشران YT قدیمی‌تر استفاده می‌کند و مستقیماً بدون بررسی پاکت قابل تعویض نیست.
داده های فنی
|
مورد |
YWZ8-300/E30 |
|---|---|
|
گشتاور ترمز |
200–320 نیوتن متر (قابل تنظیم فنر) |
|
قطر چرخ ترمز D |
300 میلی متر |
|
عقب نشینی / ترخیص E |
1.0 میلی متر |
|
رانشگر همسان |
ویرایش 30/5 |
|
رانش تراست |
300 N |
|
سکته مغزی رانش |
50 میلی متر |
|
A |
500 میلی متر |
|
b |
140 میلی متر |
|
C |
160 میلی متر |
|
d |
22 میلی متر |
|
F |
310 میلی متر |
|
G1 |
130 میلی متر |
|
G2 |
300 میلی متر |
|
H |
610 میلی متر |
|
h1 |
240 میلی متر |
|
i |
80 میلی متر |
|
K |
250 میلی متر (گزینه براکت 270 میلی متری، در صورت سفارش مشخص کنید) |
|
M |
180 میلی متر |
|
n |
12 |
|
G3 |
120 میلی متر |
|
وزن |
65 کیلوگرم |
|
وظیفه عملیاتی |
S1 پیوسته + S3-60٪، 1200 سیکل در ساعت |
|
ولتاژ |
AC 3 فاز، 380-400 V 50 هرتز std; 440–460 V 60 هرتز اختیاری است |
|
دمای محیط |
−20 درجه تا +50 درجه |
|
رطوبت نسبی |
کمتر یا مساوی 90% |
|
محیط زیست |
بدون گاز قابل اشتعال، انفجاری یا خورنده؛ در غیر این صورت از نوع ضد خوردگی- استفاده کنید |
|
استانداردها |
ابعاد JB/ZQ4388-86 / GB6333-86، فنی JB/T 6406-2006، اد رانش DIN 15430 |
یادداشت نصب و مقاوم سازی
YWZ8-300 پاکت چرخ 300 میلی متری را در E30 / E50 / E80 به اشتراک می گذارد:
YWZ8-300/E30 - Ed30/5 - 200–320 نیوتن متر - 65 کیلوگرم
YWZ8-300/E50 - Ed50/6 - 200–550 N·m - 80 کیلوگرم
YWZ8-300/E80 - Ed80/6 - 350–850 نیوتن متر - 92 کیلوگرم
هر سه A500 / C160 / D300 / H610 / h را نگه می‌دارند1 240. حرکت به سمت بالا فقط باعث تغییر در پیش‌بار رانش و فنر می‌شود، نه پیچ‌های پایه - مگر اینکه به براکت K=270 میلی‌متر نیاز داشته باشید، که باید به ترتیب مشخص شود.
قبل از سفارش، تأیید کنید: قطر چرخ=300 میلی‌متر، عرض توپی در برابر C=160 میلی‌متر، و پاکت A/H/K. اگر در حال تعویض YWZB (thruster YT) یا درام های بسیار قدیمی هستید، رابط رانشگر و قوس کفش را بررسی کنید، فرض نکنید- افتادید.
